Tipos de cemento para construcción: clasificación, composición, aplicaciones y guía
El cemento es el aglomerante hidráulico más utilizado globalmente en construcción, y existen varios tipos de cemento para construcción, representando el 85% del mercado de materiales cementantes. A diferencia de otros materiales, el cemento es prácticamente universal: se manufactura en casi todos los países, se adapta a múltiples aplicaciones, y su rendimiento es predecible. Sin embargo, no todos los cementos son iguales. Elegir el tipo correcto es determinante para durabilidad, resistencia, tiempo de construcción, y costo total de un proyecto. Un cemento Tipo I en ambiente costero salino resultará en desintegración progresiva; usar Tipo V en un proyecto que necesita desencofrado rápido significa desperdiciar semanas. Esta guía completa te explica tipos de cemento, clasificación normas, propiedades, y selección correcta según proyecto.
- ¿Qué es el cemento Portland?
- Clasificación principal: Cemento Portland Tipos I-V
- Cementos Portland adicionados (segunda generación)
- Cemento Portland gris vs. blanco
- Normativas principales de cemento
- Propiedades técnicas críticas del cemento
- Proceso de fabricación del cemento
- Composición química: fases del cemento
- Preguntas frecuentes
- Tendencias en tipos de cemento para construcción
¿Qué es el cemento Portland?
El cemento Portland es un aglomerante hidráulico (reacciona con agua) producido moliendo clínker Portland (mezcla de calcio, sílice, aluminio, hierro cocida 1400-1500°C) con yeso regulador de fraguado. Cuando se mezcla con agua, reacción química irreversible endurece la pasta, transmitiendo de blanda a dura en minutos/horas (fraguado) y desarrollando resistencia en días/semanas (endurecimiento). Diferencia crítica: fraguado = inicio endurecimiento; endurecimiento = desarrollo resistencia mecánica.
El cemento Portland es "hidráulico" porque reacciona y endurece bajo agua, a diferencia de cales aéreas que requieren aire. Esta propiedad lo hace único para aplicaciones submarinas, subterráneas, y zonas húmedas.
Clasificación principal: Cemento Portland Tipos I-V
La norma ASTM C150 y NTP 33.009 (Perú) clasifican cemento Portland en 5 tipos de cemento para construcción principales según composición química y propiedades:
| 🟦 Tipo | 📋 Descripción técnica | 💪 Características | 🎯 Aplicación | ⏱️ Resistencia inicial |
|---|---|---|---|---|
| Tipo I | Uso general, composición equilibrada | Desarrollo resistencia normal | Edificios, puentes, pavimentos generales | Media (27.5 MPa a 7 días) |
| Tipo II | Resistencia moderada sulfatos, calor medio | Reducido calor hidratación vs. I | Estructuras subterráneas, suelos con sulfatos | Media (similar Tipo I) |
| Tipo III | Alta resistencia inicial, desarrollo rápido | Cemento de "fraguado rápido" | Prefabricados, desencofrado acelerado, reparaciones urgentes | Muy alta (40+ MPa a 3 días) |
| Tipo IV | Bajo calor hidratación, desarrollo lento | Mínimo calor generado durante fraguado | Estructuras masivas (presas, muros 1+ metro espesor) | Baja inicial, pero crece prolongado |
| Tipo V | Altísima resistencia sulfatos | Especial para ambientes muy agresivos | Plantas tratamiento agua, estructuras marinas, suelos alto contenido sulfatos | Media-Alta (pero excepción sulfatos) |
Recomendación práctica: 80% proyectos usan Tipo I (económico, equilibrado). Tipo III si urgencia. Tipo V si costero/industrial agresivo.
Cementos Portland adicionados (segunda generación)
Los tipos de cemento para construcción adicionados incorporan materiales suplementarios que mejoran propiedades específicas:
| 🟫 Tipo adicionado | 🔬 Composición | 📊 Beneficio principal | 💡 Aplicación |
|---|---|---|---|
| IS (con escoria) | CP + 40-70% escoria alto horno | Resistencia sulfatos excelente, calor bajo | Obras agresivas, masivas |
| IP (puzolánico) | CP + 15-40% puzolana (ceniza volcánica/volante) | Durabilidad extrema, calor bajo, trabajabilidad mejorada | Humedad alta, ambiental agresivo, sostenibilidad |
| IL (con caliza) | CP + hasta 35% caliza finamente molida | Sostenibilidad (menos clinker), trabajabilidad, fisuración reducida | Construcción general eco-consciente |
| I(PM) (puzolánico modificado) | CP + puzolana customizada | Optimización específica proyecto | Proyectos especiales con requisitos únicos |
| IT (ternario) | CP + 2+ adiciones (escoria + puzolana, etc.) | Sinergia: ventajas múltiples materiales | Aplicaciones críticas, durabilidad máxima |
| ICo (compuesto) | CP + hasta 30% adiciones + polímeros | Impermeabilidad, adhesión, resilencia impactos | Especializadas: impermeabilizantes, reparación, aplicaciones decorativas |
Ventaja sostenibilidad: Cementos adicionados reducen contenido clinker 30-70%, bajando emisiones CO₂ 30-70% vs. cemento puro.
Cemento Portland gris vs. blanco
| 🏷️ Propiedad | 🔴 Gris | ⚪ Blanco | 🏆 Diferencia |
|---|---|---|---|
| Color | Gris oscuro (óxidos Fe, Mn) | Blanco puro/crema | Estético únicamente |
| Resistencia | Igual o ligeramente menor | Igual o ligeramente mayor | Virtualmente idéntica (composición determina, no color) |
| Costo | Bajo-Medio | Alto (2-4x gris) | Gris más económico |
| Tiempo fraguado | 45-60 minutos típico | 30-45 minutos (más rápido) | Blanco más reactivo |
| Tamaño partícula | Normal | Más fino (Blaine alto) | Blanco más finura = reactividad |
| Calor hidratación | Normal | Ligeramente elevado | Blanco requiere curado riguroso |
| Aplicación ideal | Estructural general | Decorativo, arquitectónico, coloración | Gris funcional; blanco estético |
| Capacidad coloración | Pobre (color inherente oculta) | Excelente (base clara para óxidos colorantes) | Blanco permite cualquier color |
Nota importante: Resistencia NO depende del color, sino composición clinker. Mito común erróneo: "blanco es más débil".
Normativas principales de cemento
| 🌍 Región | 📋 Norma | 🔍 Alcance |
|---|---|---|
| 🇵🇪 Perú | NTP 33.009 (tipos I-V), NTP 334.090 (adicionados) | Clasificación 5 tipos, ensayos resistencia, finura, tiempos fraguado |
| 🇲🇽 México | NTC CDMX + Reglamento Construcción | Requisitos por zona sísmica, resistencia mínima |
| 🇪🇸 España/Europa | EN 197-1 (CEM I-V), EN 14216 | Eurocodigos, composición, propiedades mecánicas |
| 🇺🇸 USA | ASTM C150 (tipos I-V), ASTM C595 (adicionados) | Estándar global referencia, composición específica, ensayos |
| 🌍 Internacional | ASTM C1157 | Cementos hidráulicos aplicación general/especial |
Propiedades técnicas críticas del cemento
| 🔬 Propiedad | 📐 Unidad | 🎯 Importancia | 📊 Rango típico |
|---|---|---|---|
| Resistencia compresión 3 días | MPa | Desencofrado, rapidez | Tipo I: 15-20; Tipo III: 30-40 |
| Resistencia compresión 28 días | MPa | Capacidad carga final | 32.5-52.5 MPa (tipos). Tipo V: ≥42.5 |
| Finura (Blaine) | m²/kg | Reactividad, hidratación | 320-450 (normal); 400-500 (fino) |
| Tiempo inicio fraguado | minutos | Trabajabilidad disponible | 45-600 típicamente (regulado yeso) |
| Expansión (le Chatelier) | mm | Estabilidad volumen | < 10 máximo aceptado |
| Pérdida por calcinación | % | Contaminación carbonatación | < 5% típico |
| Residuo insoluble | % | Impurezas | < 5% aceptable |
| Contenido sulfatos (SO₃) | % | Reacción etringita (expansión) | 2.0-4.0%; Tipo V: máximo especial |
| Calor de hidratación | cal/g | Riesgo grietas término fisuras | Tipo I: 90-110; Tipo IV: 50-70 |

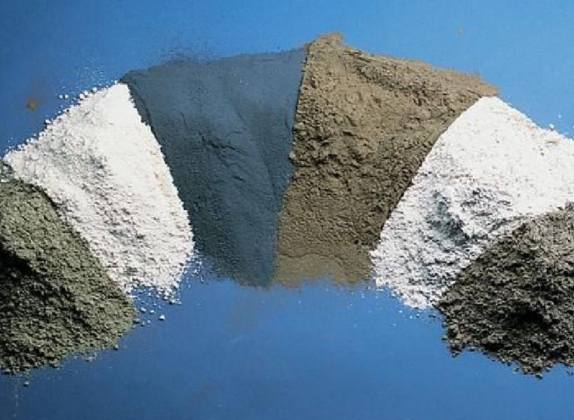

Proceso de fabricación del cemento
Fase 1️⃣ - Extracción: Minería piedra caliza (75%), arcilla (15-20%), arena, hierro. Cantera → Triturador primario.
Fase 2️⃣ - Molienda cruda: Materiales molidos húmedos o secos formando "harina cruda". Proporciones exactas críticas.
Fase 3️⃣ - Homogeneización: Mezcla uniforme de harina cruda en depósitos grandes. Consistencia vital.
Fase 4️⃣ - Cocción (Horno rotatorio): Horno 1400-1500°C. Reacción química forma "clínker Portland" (pellets gris oscuro). Energía intensiva.
Fase 5️⃣ - Enfriamiento: Clínker enfriado rápidamente con aire/agua. Enfriamiento controlado = propiedades optimizadas.
Fase 6️⃣ - Molienda final: Clínker + yeso (regulador) + adiciones molidos finamente. Finura = reactividad.
Fase 7️⃣ - Ensayos/Embalaje: Control calidad, ensayos compresión, empaque sacos 50kg típicamente, distribución.
Composición química: fases del cemento
El cemento Portland contiene 4 fases minerales principales que determinan propiedades:
| 🔬 Fase | 📊 Abreviatura | % Típico | 💡 Propiedad | 📈 Efecto |
|---|---|---|---|---|
| Silicato tricálcico | C₃S | 40-60% | Responsable resistencia inicial (3-7 días) | ↑ C₃S = ↑ resistencia temprana, ↑ calor |
| Silicato bicálcico | C₂S | 15-30% | Responsable resistencia a largo plazo (después 28 días) | ↑ C₂S = ↑ resistencia tardía, ↓ calor |
| Aluminato tricálcico | C₃A | 5-15% | Reacción rápida inicial, vulnerabilidad sulfatos | ↑ C₃A = ↑ fraguado rápido, ↓ resistencia sulfatos |
| Ferritoaluminato tetracálcico | C₄AF | 5-15% | Contribuye color gris, resistencia menor que C₃A | Componente "filler" principalmente |
Implicación técnica: Para aumentar resistencia temprana: ↑ C₃S. Para resistencia a sulfatos: ↓ C₃A. Estas decisiones durante producción determinan tipo final.
Preguntas frecuentes
¿Cuáles son los tipos de cemento para construcción para casa de 2 pisos? ✅ Tipo I es suficiente (resistencia estándar, costo mínimo). Tipo II si zona costera. Tipo III solo si urgencia desencofrado.
¿Diferencia entre Tipo III y Tipo I en tiempo? Tipo III alcanza en 3 días lo que Tipo I logra en 7 días. Permite desencofrado 4-5 días vs. 7-10 típico. Costo 10-20% mayor.
¿Puedo mezclar tipos de cemento? ❌ No recomendado. Cada tipo formulado específicamente. Mezclar compromete propiedades predecibles. Usar tipo único siempre.
¿Cemento gris vs. blanco, cuál es mejor? Resistencia idéntica. Gris para funcional. Blanco para estético/decorativo. Blanco cuesta 2-4x más por estética, no rendimiento.
¿Cementos adicionados reducen costos? Sí, 10-20% menos costo; además 30-70% menos CO₂ emisiones. Ideal sostenibilidad, aunque desarrollo resistencia algo más lento.
Tendencias en tipos de cemento para construcción
Sostenibilidad acelerada: Cementos bajos-carbono (LC3, CAC) emisiones reducidas 50-70%, adopción global creciente.
Cementos de ultra-alta resistencia: 100+ MPa a 28 días, permiten estructuras más esbeltas, menos material.
Cementos reactivos: Formulaciones específicas para 3D printing hormigón, geopolímeros, aplicaciones futuristas.
Trazabilidad digital: Blockchain registra origen, composición, lote; transparencia proveedores.
Adiciones locales: Países desarrollan cementos adicionados con residuos regionales (ceniza térmica, arcilla, etc.).
Autor
Si quieres conocer otros artículos parecidos a Tipos de cemento para construcción: clasificación, composición, aplicaciones y guía puedes visitar la categoría Materiales.
Deja una respuesta
