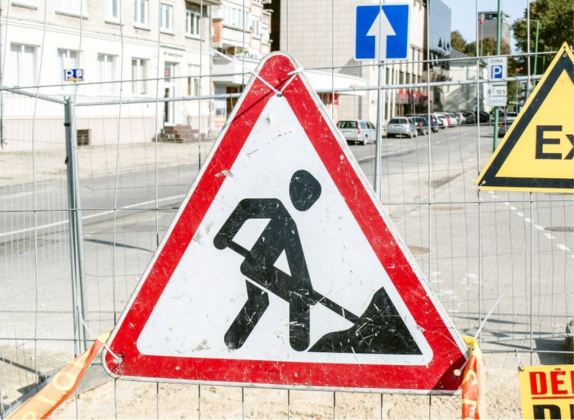

Señalamiento de obra en construcción: tipos, normativas y guía de implementación
El señalamiento de obra en construcción es el sistema integral de señales, carteles, balizas y dispositivos que comunican información crítica sobre peligros, restricciones, obligaciones y orientación en zonas de construcción. Un señalamiento efectivo puede prevenir accidentes, proteger a trabajadores y transeúntes, evitar demandas legales y garantizar el cumplimiento normativo. A diferencia de la simple colocación de carteles, el señalamiento profesional combina estética, funcionalidad y cumplimiento de regulaciones internacionales. Esta guía completa te explica tipos de señales, normativas, implementación práctica y mejores prácticas.
- ¿Qué es el señalamiento de obra?
- Normativas principales aplicables
- Clasificación de señales de obra
- Componentes de un sistema integral de señalamiento
- Proceso de implementación del señalamiento de obra en construcción
- Especificaciones técnicas de señales según ISO 3864
- Preguntas frecuentes
- Checklist de señalamiento para supervisores
¿Qué es el señalamiento de obra?
El señalamiento de obra es el conjunto de elementos visuales (carteles, señales, balizas, demarcaciones) que comunican información de seguridad y orientación en zonas de construcción activas o coordinación de tráfico. Su propósito esencial es prevenir accidentes mediante comunicación clara, rápida e inequívoca de peligros, obligaciones, prohibiciones e información operativa.
Un sistema de señalamiento completo integra:
- Comunicación visual clara con símbolos universales
- Redundancia (múltiples formas de comunicar mismo mensaje)
- Adaptabilidad a cambios conforme evoluciona la obra
- Cumplimiento normativo según legislación local e internacional.
Normativas principales aplicables
| Norma | País/Región | Aplicación | Cobertura |
|---|---|---|---|
| 🇦🇺 ISO 3864 | Internacional | Símbolos, colores, seguridad | Estándar global |
| 🇵🇪 NTP 399.010-1 | Perú | Señales seguridad, prevención | Normativa nacional |
| 🇪🇸 UNE 81507 | España | Señalización de seguridad | Estándar europeo |
| 🇲🇽 NOM-007-STPS | México | Seguridad industrial | Regulación nacional |
| 🌍 Código Internacional | Múltiples países | Señales seguridad universales | Compatibilidad global |
| 🚗 MTC (Manual Dispositivos) | Perú/Latinoamérica | Tránsito automotor en vías públicas | Control tránsito |
Clasificación de señales de obra
1. Señales de Advertencia (Triangulares - Amarillo/Negro)
| Señal | Significado | Aplicación | Acción requerida |
|---|---|---|---|
| ⚠️ Riesgo de caída | Peligro altura o agujeros | Excavaciones profundas, andamios | Extrema cautela, arnés obligatorio |
| ⚠️ Materiales peligrosos | Sustancias químicas/tóxicas | Almacenamiento químicos, solventes | Distancia, equipamiento específico |
| ⚠️ Presencia de maquinaria pesada | Grúas, excavadoras, camiones | Toda área con maquinaria móvil | Atención continua, separación segura |
| ⚠️ Materiales inflamables | Riesgo de fuego/explosión | Zonas gas, pintura, combustible | Prohibir fumar, fuego abierto |
| ⚠️ Cargas suspendidas | Objetos pueden caer desde arriba | Bajo grúas, andamios elevados | Casco obligatorio, zona exclusiva |
| ⚠️ Trabajos en altura | Construcción pisos altos | Fachadas, techos, estructuras | Arnés, línea vida, supervisión |
2. Señales de Prohibición (Circulares - Rojo/Blanco)
| Señal | Significado | Aplicación | Cumplimiento |
|---|---|---|---|
| 🚫 Prohibido el paso | Área restringida | Zonas peligrosas inmediatas | Cierre físico + señal |
| 🚫 Prohibido fumar | Riesgo incendio/explosión | Depósitos, áreas combustible | Vigilancia, multas |
| 🚫 Entrada prohibida sin autorización | Acceso controlado | Zona crítica, almacén valioso | Control de acceso + señal |
| 🚫 Prohibido usar agua | Riesgo químico/eléctrico | Zonas electricidad, metales reactivos | Señal + entrenamiento |
| 🚫 No tocar | Voltaje, calor, químico | Cables eléctricos, tuberías calientes | Aislamiento físico + señal |
3. Señales de Obligación (Circulares - Azul/Blanco)
| Señal | Significado | Aplicación | Frecuencia control |
|---|---|---|---|
| 💼 Uso obligatorio de casco | Protección cabeza | Toda área construcción activa | Continua (vigilante entrada) |
| 💼 Uso obligatorio de arnés | Protección caídas | Trabajos alturas >1.8m | Inspección previo inicio jornada |
| 💼 Uso obligatorio de guantes | Protección manos | Manipuleo materiales cortantes | Spot checks supervisores |
| 💼 Uso obligatorio de gafas | Protección ojos | Soldadura, corte, proyecciones | Inspección visual diaria |
| 💼 Uso obligatorio de respirador | Protección pulmones | Demolición, sílice, pintura | Monitoreo aire ambiente |
| 💼 Chaleco reflectante obligatorio | Visibilidad, seguridad vial | Zonas tránsito vehículos | Control en acceso |
4. Señales de Información (Verdes/Azules - Blanco/Texto)
| Señal | Información | Aplicación | Ubicación |
|---|---|---|---|
| ℹ️ Punto de reunión | Zona segura en emergencia | Entrada obra + zona secundaria | Visible desde múltiples ángulos |
| ℹ️ Salida de emergencia | Ruta evacuación | Acceso, caminos principales | Cada 30-50 metros |
| ℹ️ Ubicación extintor | Equipo contra incendios | Acceso, áreas de riesgo | Sobre cada extintor |
| ℹ️ Botiquín de primeros auxilios | Kit médico | Oficina obra, áreas trabajo | Centro de la obra |
| ℹ️ Duración obra | Período construcción | Entrada principal | Actualizar regularmente |
| ℹ️ Desvío de tránsito | Ruta alternativa | Calles afectadas | Múltiples ubicaciones |

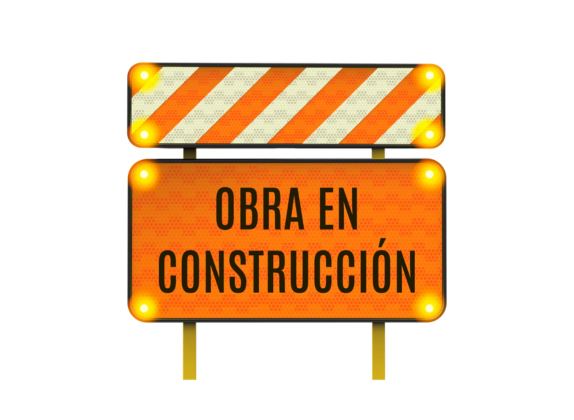

5. Señales Temporales para Vía Pública
| Señal | Función | Color típico | Normativa |
|---|---|---|---|
| 🚧 Calle clausurada | Cierre vía pública | Naranja/Negro fluorescente | MTC, Municipal |
| 🚧 Desvío obligatorio | Reencauza circulación | Naranja/Negro fluorescente | MTC, Manual dispositivos |
| 🚧 Estrechamiento calzada | Reduce ancho carril | Naranja/Negro fluorescente | Estándar tránsito |
| 🚧 Reducción velocidad | Límite 30-40 km/h | Blanco/Negro | Código tránsito |
| 🚧 Salida camiones | Advertencia maquinaria | Naranja/Negro fluorescente | Local |
Componentes de un sistema integral de señalamiento
| Componente | Descripción | Durabilidad | Mantenim |
|---|---|---|---|
| 🎯 Carteles/Paneles | Laminados o vinilo impreso | 6-12 meses (temporal) | Limpieza mensual |
| 🔴 Conos y balizas | PVC reflectantes | 12+ meses en uso continuo | Inspección semanal |
| 🪜 Vallas modulares | Metálicas o plástico | 24+ meses reutilizables | Reparación puntual |
| 🛞 Barreras tubulares | Protección perímetro | 24+ meses | Revisión semestral |
| 💡 Luces reflectantes | Balizas noche/lluvia | 12-18 meses | Cambio trimestral |
| 📏 Cinta demarcación | Delimitación zonas | 3-6 meses (expuesto sol) | Reemplazo según desgaste |
| 🔗 Cadenas/Vallas | Cierre perímetro | 24+ meses | Inspección anual |
Proceso de implementación del señalamiento de obra en construcción
| Fase | Actividad | Responsable | Duración | Checklist |
|---|---|---|---|---|
| 1️⃣ Planificación | Mapeo riesgos, normas aplicables | Supervisor seguridad | 2-3 días | ✓ Identificar peligros ✓ Revisar código local |
| 2️⃣ Diseño | Layout señales, ubicaciones | Ingeniero + Supervisor | 2-5 días | ✓ Plano obra ✓ Zonas críticas marcadas |
| 3️⃣ Procurement | Compra carteles, materiales | Administración | 3-7 días | ✓ Presupuesto ✓ Materiales certificados |
| 4️⃣ Instalación inicial | Colocación fase 1 | Equipo obra | 1-2 días | ✓ Carteles fijos ✓ Balizas en lugar |
| 5️⃣ Capacitación | Orientación workers | Supervisor + Seguridad | 1 día | ✓ Charla seguridad ✓ Identifican señales |
| 6️⃣ Monitoreo continuo | Inspecciones diarias | Supervisor seguridad | Diario | ✓ Estado físico señales ✓ Cumplimiento |
| 7️⃣ Actualización dinámica | Cambios según avance | Supervisor | Semanal | ✓ Nuevas zonas peligro ✓ Señales nuevas |
| 8️⃣ Remoción final | Desmontaje completo | Equipo obra | 1-2 días | ✓ Limpieza zona ✓ Restitución estado |
Especificaciones técnicas de señales según ISO 3864
| Elemento | Especificación | Detalle |
|---|---|---|
| 📐 Tamaño mínimo | 600 x 600 mm | Para visibilidad >10 metros |
| 📏 Proporción | 1:1 (cuadrado/triángulo/círculo) | Mantener forma geométrica |
| 🎨 Colores | ISO 3864-1:2011 | Amarillo: (Y 17), Negro: (2C), Rojo: (2X Red), Azul: (2X Blue) |
| 🌞 Reflectancia | Mínimo 70% | En condiciones nocturas |
| ✍️ Texto legible | Arial/Helvética, mín 12pt | Contraste mínimo 60% |
| 🧪 Material resistencia | UV, agua, impactos | 6-12 meses exposición |
| 📌 Fijación | Pernos, adhesivos, marcos | Segura ante vientos 60 km/h |
Preguntas frecuentes
¿Cuál es el costo típico de un sistema de señalamiento?
Obra pequeña (5,000-10,000 m²): $2,000-5,000 USD. Mediana (10,000-50,000 m²): $5,000-15,000 USD. Grande (50,000+ m²): $15,000-50,000+ USD. Incluye carteles, balizas, instalación, mantenimiento.
¿Con qué frecuencia debe inspeccionarse el señalamiento de obra en construcción?
Diariamente por supervisor de seguridad (10 minutos). Semanalmente auditoría completa. Mensualmente reemplazo de dañados. Antes de lluvia/viento fuerte: verificación especial.
¿Qué diferencia hay entre señalización temporal y definitiva?
Temporal: naranja, fluorescente, para fase construcción (6-36 meses). Definitiva: blanca/negra, para post-obra (permanente). Temporal removible; definitiva, generalmente pintada o integrada estructura.
¿Es obligatorio señalizar todas las obras?
Sí. Normas internacionales (ISO) y códigos locales lo exigen. Obras sin señalización: multas, cierre de obra, responsabilidad civil por accidentes.
¿Quién es responsable de mantener el señalamiento?
Contratista principal (por contrato). Supervisor de seguridad ejecuta inspecciones. Empresa especializada puede subcontratar mantenimiento.
Checklist de señalamiento para supervisores
- Diariamente: Inspeccionar legibilidad y ubicación correcta
- Semanal: Verificar estado físico, dañados, decoloración
- Mensual: Reemplazar carteles deteriorados
- Antes lluvia/viento: Asegurar fijaciones
- Al cambiar fases: Actualizar señales según nueva actividad
- Capacitación nueva: Orientar a nuevos trabajadores
- Almacenar repuestos: 10-15% extra de señales comunes
- Documentar: Fotos de señalamiento inicial/cambios
