Para qué sirven las columnas en construcción: funciones, tipos, diseño y guía
Esta guía completa te explica funciones, tipos, materiales, para qué sirven las columnas en construcción y cálculo de columnas. Las columnas son elementos estructurales verticales que transmiten todo el peso de un edificio hacia el suelo de manera segura y controlada. Sin ellas, ningún edificio podría existir. Aunque frecuentemente invisibles bajo acabados o dramáticamente expuestas como elementos icónicos, las columnas resisten compresión, absorben fuerzas sísmicas, y mantienen estabilidad durante 50-100+ años.
- ¿Qué es una columna en construcción?
- Funciones principales de las columnas
- Fórmula fundamental: Esfuerzo de compresión
- Tipos de columnas por material
- Tipos de columnas por forma y geometría
- Cargas que soportan las columnas
- Proceso de cálculo y diseño de columnas
- Diferencia crítica: Columnas vs. Columnetas
- Preguntas frecuentes
- Tendencias en diseño de columnas
¿Qué es una columna en construcción?
Una columna es un elemento estructural vertical alargado, de sección transversal relativamente pequeña respecto a su altura, diseñado primordialmente para soportar cargas axiales de compresión (fuerzas que actúan a lo largo del eje longitudinal). Estructuralmente, es la conexión física entre los "cielos" (techos, losas, vigas) y la tierra (cimentación). Su geometría es casi universal: forma cilíndrica (círculo), cuadrada o rectangular, cada forma optimizando propiedades diferentes.
La diferencia crítica para qué sirven las columnas en construcción: una columna transmite cargas verticales principalmente (peso del edificio bajando); una viga transmite cargas horizontales (cargas perpendiculares). Una columna "falla" por compresión/aplastamiento si cargas exceden capacidad; una viga "falla" por flexión/curvatura si luz demasiado larga. Ambas trabajan en conjunto: vigas-columnas forman "pórticos" que crean el esqueleto estructural resistente del edificio.
Funciones principales de las columnas
| 🔴 Función | 📋 Descripción | 🏗️ Ejemplo práctico |
|---|---|---|
| 🏋️ Soporte vertical | Sostienen peso completo, estructural y ocupantes | Piso 3 de edificio empuja 300 toneladas hacia columnas Piso 2 |
| 📉 Distribución cargas | Reparten peso uniformemente hacia base | Losa concentra 500 toneladas; columnas dispersan hacia cimiento |
| 🏛️ Estabilidad estructural | Previenen colapso, mantienen forma vertical | Sin columnas: paredes se derrumban hacia adentro |
| 🌍 Resistencia sísmica | Ductilidad, flexión, absorbe energía terremoto | Columna se curva sin ruptura, disipa energía sísmica |
| ⛓️ Transmisión fuerzas | Envían cargas horizontales (viento, sismo) a base | Huracán empuja; columnas dirigen fuerzas al suelo |
| 🎨 Flexibilidad espacial | Libertad de distribución interior sin muros portantes | Pórticos con columnas permiten plantas abiertas |
| 📏 Control deformaciones | Limitan movimientos dentro tolerancias | Deflexión máxima típicamente 1-2 cm en luces 6-8m |
Fórmula fundamental: Esfuerzo de compresión
La carga que una columna experimenta se calcula mediante la fórmula básica:
f=PAf = \frac{P}{A}f=AP
Donde:
- f = esfuerzo (MPa o kg/cm²)
- P = carga total aplicada (toneladas, Newton)
- A = área sección transversal (cm²)
Ejemplo práctico para qué sirven las columnas en construcción: Columna cuadrada 30×30 cm = 900 cm² de área. Si soporta 270 toneladas = 270,000 kg:
f=270,000 kg900 cm2=300 kg/cm2f = \frac{270,000 \text{ kg}}{900 \text{ cm}^2} = 300 \text{ kg/cm}^2f=900 cm2270,000 kg=300 kg/cm2
Si hormigón tiene resistencia 210 kg/cm² (fck), esta columna sobrecargada FALLA. Solución: aumentar sección a 40×40 cm = 1,600 cm² → f = 169 kg/cm² (OK).
Tipos de columnas por material
| 🟦 Material | 🏗️ Descripción | 💪 Características | 🎯 Aplicación principal |
|---|---|---|---|
| Concreto armado | Hormigón + acero refuerzo (varillas) | Resistencia excelente, rigidez, monolítico | 70% edificios residenciales-comerciales |
| Acero estructural | Perfiles laminados (vigas H, canales) | Ligereza, precisión fabricación, conexión sencilla | Edificios altos, naves industriales, prefabricación |
| Madera (maciza/laminada) | Madera sólida o capas pegadas (glulam) | Ligereza, calidez estética, sostenibilidad | Construcción residencial, edificios pasivos, diseño |
| Sistemas compuestos | Combinación 2+ materiales | Optimización: acero columna + hormigón núcleo | Edificios críticos, máxima eficiencia |
Tipos de columnas por forma y geometría
| 🔴 Tipo | 📐 Geometría | ✅ Ventaja | ⚠️ Limitación |
|---|---|---|---|
| Circular | Sección círculo | Resistencia uniforme todas direcciones, estética | Encofrado más costoso, acero complejo |

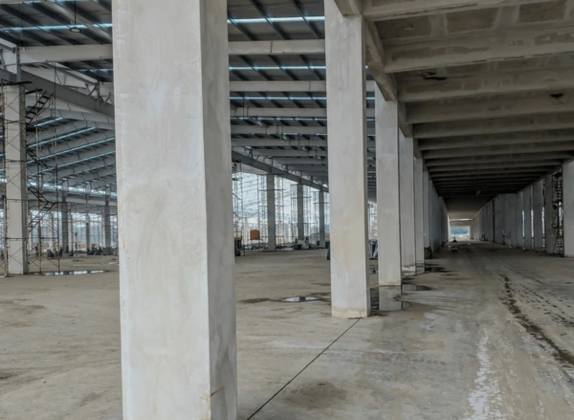

| Cuadrada | Sección cuadrado | Fácil encofrado, acero simple, económico es para qué sirven las columnas en construcción | Menor resistencia flexión diagonal |
| Rectangular | Sección rectángulo (largo > ancho) | Flexibilidad orienta rigidez según momento | Requiere control direccional refuerzo |
| Cruciforme (cruz) | 4 brazos perpendiculares (forma +) | Resistencia extrema flexión biaxial, moderna | Encofrado muy complejo, desperdicio material |
| Octogonal/Polígonal | 8+ lados | Estética sofisticada, resistencia intermedia | Muy caro fabricar, encofrado especializado |
| Perfil acero (H, I, T) | Perfiles laminados metal | Rapidez, precisión, reciclabilidad | Requiere protección corrosión |
| Hueca (tubo) | Sección tubular hueco (acero/hormigón) | Máxima relación resistencia-peso, moderna | Conexiones complejas interior |
Cargas que soportan las columnas
| 📊 Tipo carga | 🔍 Descripción | 📈 Ejemplo |
|---|---|---|
| Carga muerta (D) | Peso permanente propio (estructura, acabados) | Peso losa 5 cm = 120 kg/m² |
| Carga viva (L) | Ocupantes, muebles, equipos móviles | Oficina = 250 kg/m²; residencia = 180 kg/m² |
| Carga ambiental | Viento, nieve, cambios temperatura | Viento = 100-200 kg/m² según zona |
| Carga sísmica | Fuerzas terremoto horizontales-verticales | Sísmico = factor 0.3-0.5× peso estructura |
| Carga excéntrica | Carga no actúa en centro geométrico | Genera momento adicional, amplifica esfuerzo |
| Carga puntual | Concentrada en punto pequeño | Viga apoyada en columna = concentración |
Proceso de cálculo y diseño de columnas
Fase 1️⃣ - Determinación cargas: Analizar todos tipos cargas usando factores amplificación según código (ej: 1.2D + 1.6L).
Fase 2️⃣ - Predimensionamiento: Estimación inicial sección. Regla práctica: A ≥ P / (0.45 × f'c) donde f'c = resistencia hormigón.
Fase 3️⃣ - Análisis esbeltez: Relación altura/diámetro. Si muy esbelta (>12), riesgo pandeo. Aplicar factor magnificación momento.
Fase 4️⃣ - Cálculo flexocompresión: Columnas reales reciben momentos flectores de vigas. Verificar capacidad combinada compresión + flexión.
Fase 5️⃣ - Diseño refuerzo: Determinar cantidad/disposición acero (varillas longitudinales, estribos confinamiento). Mínimo 1%, máximo 8% acero.
Fase 6️⃣ - Revisión cortante: Verificar resistencia a fuerzas transversales. Estribos cerrados = confinamiento + resistencia corte.
Fase 7️⃣ - Diagramas interacción: Gráficos P-M (carga axial vs. momento flector) definen límites seguridad. Verificar punto combinación carga real dentro diagrama.
Diferencia crítica: Columnas vs. Columnetas
| 🔴 Aspecto | 🏗️ Columnas | 📐 Columnetas |
|---|---|---|
| Función principal | Soportar cargas axiales verticales grandes | Confinar/reforzar localmente muros |
| Capacidad portante | Alta (200+ toneladas típicamente) | Baja (30-50 toneladas) |
| Aislamiento | Independiente, luz propia libre | Integrada muro, no luz propia |
| Esfuerzo dominante | Compresión axial pura | Flexión combinada |
| Función sísmica | Resistencia principal estructura | Soporte secundario, amarre |
| Falla típica | Aplastamiento/pandeo | Fisuración muro contiguo |
Implicación: Confundir en construcción genera colapso. Columneta NO puede reemplazar columna estructural.
Preguntas frecuentes
¿Por qué edificios altos tienen columnas grandes? Cargas aumentan exponencialmente: piso 20 soporta peso pisos 20-1 (enorme). Base soporta masa completa. Sección crece hacia base.
¿Qué es "pandeo" en columnas? Inestabilidad lateral: columna esbelta demasiado delgada se curva lateralmente antes de fallar compresión. Riesgo si L/r > 12 (largo/radio giro). Se previene con arriostramientos, estribos.
¿Columnas de acero o concreto para edificios altos? Ambas válidas. Acero: más ligero (reduce cimentación), rápido es para qué sirven las columnas en construcción. Concreto: más material, masa térmica, aislamiento. Edificios >40 pisos prefieren acero por peso.
¿Cómo fallan columnas sísmicamente? Falla frágil (mala): aplastamiento súbito sin aviso. Falla dúctil (buena): curvatura progresiva, avisa antes. Refuerzo transversal (estribos) = ductilidad.
¿Columnetas sirven igual que columnas? ❌ No. Columnetas son amarre local muros; NO transmiten cargas verticales principales. Confundirlas causa desastres.
Tendencias en diseño de columnas
Columnas híbridas: Acero revestido hormigón = ligereza + protección fuego sin recubrimiento.
Secciones optimizadas: IA y algoritmos generan formas máximo rendimiento, mínimo material.
Monitoreo inteligente: Sensores IoT miden tensiones reales, alertan mantenimiento predictivo.
Modularidad prefabricada: Columnas pre-diseñadas, fabricadas taller, montadas sitio (80% más rápido).
Sostenibilidad: Hormigón bajo-carbono, acero reciclado, optimización para reducir 30-50% material.
