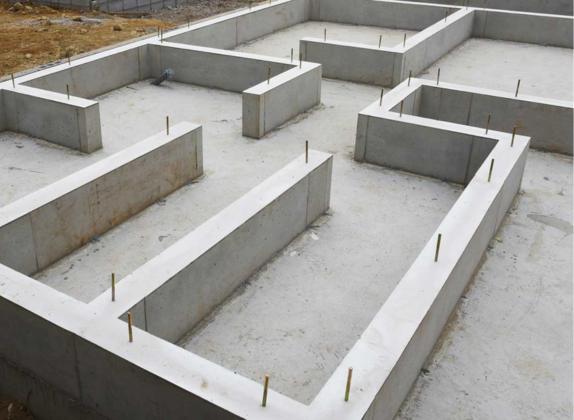

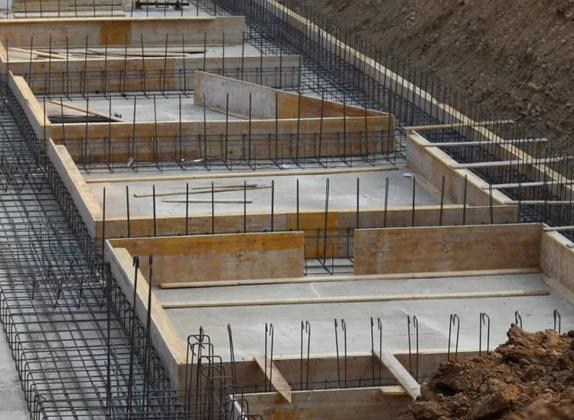

Diseño de cimentaciones: proceso, normativas y guía técnica completa

El diseño de cimentaciones es el proceso técnico mediante el cual se determinan las dimensiones, tipo y materiales necesarios para transmitir las cargas de una estructura al suelo de manera segura y eficiente. En México, este proceso considera factores clave como el tipo de suelo, cargas estructurales, condiciones sísmicas y normativas locales.​

¿Qué es el diseño de cimentaciones y por qué es fundamental?

El diseño de cimentaciones es la fase crítica donde se define cómo la estructura se apoyará sobre el suelo, garantizando:

• Seguridad estructural: Evita colapsos, fisuras y asentamientos excesivos.
• Optimización de recursos: Reduce costos al usar solo los materiales necesarios.
• Cumplimiento normativo: Asegura que la construcción cumpla con las regulaciones locales (Reglamento de Construcciones, NTC).​
• Comportamiento sísmico adecuado: En zonas de riesgo sísmico, un buen diseño puede marcar la diferencia entre una estructura segura y una propensa al daño.​

Proceso del diseño de cimentaciones en 8 pasos

1. Investigaciones preliminares

Se realizan estudios de mecánica de suelos (geotécnicos) para caracterizar el terreno: capacidad portante, estratificación, nivel freático, compresibilidad y resistencia al corte.​

Estudios necesarios:

• Mecánica de suelos con sondeos y pruebas de laboratorio
• Topografía del terreno
• Datos estructurales del proyecto (cargas, alturas, uso)​

2. Definición de cargas

Se determinan todas las cargas que actúan sobre la estructura: permanentes (peso propio), variables (ocupantes, mobiliario) y accidentales (sismo, viento).​

Tipos de cargas en el diseño de cimentaciones:

• Cargas muertas (estructura, acabados)
• Cargas vivas (personas, equipos)
• Cargas sísmicas (aceleración espectral según zona)
• Cargas de viento y temperatura​

3. Elección del tipo de cimentación

Con base en el suelo y las cargas, se selecciona el tipo más adecuado: superficial (zapatas, losas) o profunda (pilotes, pilas).​

Criterios de selección:

• Capacidad portante del suelo
• Magnitud y distribución de cargas
• Profundidad del estrato firme
• Presupuesto y tiempo de construcción​

4. Cálculo de capacidad de carga límite

Se determina la carga máxima que el sistema suelo-cimentación puede soportar antes de fallar. Se divide entre un factor de seguridad (generalmente 2.5-3.0) para obtener la carga admisible.​

Fórmulas típicas:

• Teoría de Terzaghi para zapatas
• Método de Meyerhof para pilotes
• Análisis de Prandtl para cargas excéntricas​

5. Evaluación de asentamientos

Se calculan los asentamientos totales y diferenciales que la cimentación experimentará bajo las cargas. Los resultados se comparan con límites admisibles para evitar daños.​

Asentamientos límite típicos:

• Zapatas aisladas: 25 mm máximo
• Losas de cimentación: 50 mm máximo
• Asentamiento diferencial: < 1/300 de la luz entre apoyos​

6. Análisis estructural

Se estudia la interacción suelo-estructura considerando rigidez de la cimentación y comportamiento del suelo. Se calculan fuerzas internas (momentos, cortantes) y se dimensionan los elementos.​

Herramientas de análisis:

• Modelos de elementos finitos
• Software especializado (SAP2000, SAFE, ETABS, GEO5, Plaxis)​

7. Diseño estructural y armado

Se dimensionan los elementos de concreto y acero según normas (ACI 318, NTC-Concreto). Se definen espesores, refuerzos y detalles constructivos.​

Revisiones típicas:

• Flexión y cortante
• Punzonamiento en zapatas y losas
• Longitudes de anclaje y desarrollo​

8. Planificación constructiva y control

Se definen procedimientos de excavación, manejo de agua, secuencia de colado y controles de calidad durante y después de la construcción.​

Normativas y reglamentos en México

El diseño de cimentaciones debe cumplir con las siguientes normas técnicas:​

Factores de carga y resistencia:

• Factor de carga para peso del suelo: 1.1
• Factor de reducción por resistencia: 0.75 (cortante), 0.90 (flexión)​

Software especializado para diseño de cimentaciones

Los programas más utilizados en México son:​

¿Quién debe realizar el diseño de cimentaciones?

El diseño debe ser realizado por un ingeniero civil estructurista con experiencia en geotecnia. En México, para obras significativas se requiere:​

• Director Responsable de Obra (DRO) con especialidad en estructuras
• Corresponsable en Seguridad Estructural (CSE) para proyectos de alto riesgo
• Ingeniero geotecnista para estudio de mecánica de suelos

Colaboración entre especialistas:
El diseño óptimo resulta de la comunicación efectiva entre geotecnista (comportamiento del suelo) y estructurista (diseño de elementos).​

Costos y tiempos aproximados

Precios incluyen planos, memorias de cálculo y especificaciones.​

Preguntas frecuentes

¿Cuándo se requiere un diseño de cimentación?
Para cualquier construcción de más de 100 m² o más de 2 niveles. En zonas sísmicas o suelos problemáticos es obligatorio.​

¿Qué pasa si no se hace un diseño adecuado?
Pueden ocurrir asentamientos diferenciales, fisuras graves, inclinaciones y hasta colapsos estructurales.​

¿Es obligatorio el estudio de suelos?
Sí, en México es requisito para construcciones mayores de 100 m² en la mayoría de municipios.​

¿Cuánto tiempo dura un diseño de cimentación?
Entre 10 y 30 días hábiles, dependiendo del tamaño y complejidad del proyecto.​

¿Dónde contratar especialistas confiables?
Busca ingenieros certificados en colegios profesionales, empresas como Grupo Estructural, Grado7, Peritos de Obra, con registro DRO.​

Recursos adicionales

• Manuales técnicos: NTC-Cimentaciones, Manual CFE, libros de diseño (Meli, Peck, Terzaghi)
• Cursos y capacitación: Colegios de ingenieros, UNAM, IPN
• Videos educativos: YouTube "Proceso de diseño de cimentaciones", "Construcción de cimientos paso a paso"youtube+1​
• Software gratuito: Versiones demo de SAFE, GEO5
