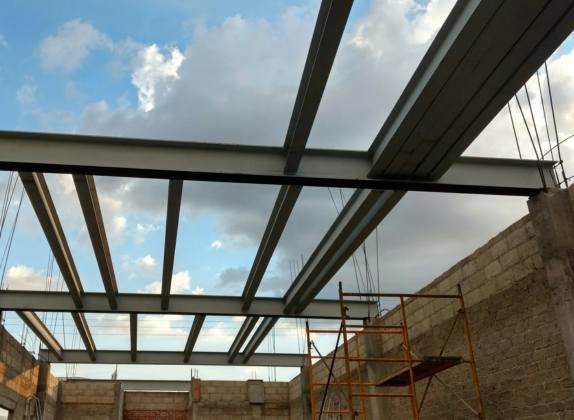

Construcción con vigas de acero: tipos, diseño y conexiones
La construcción con vigas de acero son elementos estructurales que transmiten cargas horizontales hacia columnas y cimientos. Ofrecen rapidez construcción, ligereza, precisión y ductilidad sísmica superior a hormigón. Esta guía completa te explica tipos de vigas, procesos diseño, conexiones críticas, y aplicaciones prácticas.
- ¿Qué es una viga de acero?
- Principales tipos de vigas de acero por perfil
- Propiedades técnicas clave de vigas de acero
- Proceso de diseño de vigas de acero: 8 pasos
- Conexiones críticas en estructuras acero
- Ventajas principales de vigas acero
- Desventajas y limitaciones
- Preguntas frecuentes
- Tendencias 2025 en construcción acero
¿Qué es una viga de acero?
Una viga de acero es un elemento estructural de sección transversal específicamente diseñada para soportar cargas aplicadas principalmente en dirección perpendicular a su eje, generando esfuerzos combinados de compresión en la fibra superior, tracción en la inferior, y cortante. La geometría es precisa: alas (patín/bridas horizontales superior e inferior) y alma (el revestimiento vertical conectador), unidos en ángulos estratégicos que maximizan rigidez minimizando material.
Diferencia fundamental: columnas soportan compresión axial (carga vertical); vigas resisten flexión (carga horizontal perpendicular). Cuando ambas se unen, forman pórticos - el esqueleto estructural que define la mayor parte de construcción moderna. Las vigas transmiten cargas desde donde se aplican (techos, pisos) hacia las columnas, canalizando fuerzas finalmente a cimientos.
Principales tipos de vigas de acero por perfil
| 🟦 Perfil | 📐 Geometría | 💪 Características | 🎯 Aplicación principal |
|---|---|---|---|
| IPE (Europeo Liviano) | Doble T alas paralelas | Ligero, alas más estrechas, económico | Edificios, naves, estructuras generales |
| IPN (Europeo Normal) | Doble T alas inclinadas | Alas internas 14% inclinación, tradicional | Estructuras antiguas, refuerzo |
| HEA (H Europeo Ligero) | Forma H alas anchas | Peso medio, resistencia moderada | Pórticos, estructuras medianas |
| HEB (H Europeo Medio) | Forma H alas muy anchas | Peso mayor, resistencia alta | Estructuras pesadas, industriales |
| HEM (H Europeo Pesado) | Forma H alas máximo espesor | Resistencia extrema | Aplicaciones críticas, máxima carga |
| UPN (Canal U) | Forma U cóncava | Peso ligero, forma especial | Soportes, pilares soldados, conductos |
| W (American Wide Flange) | Forma similar HEB | Estándar USA, muy resistente | Construcción americana, rascacielos |
| Tubos rectangulares/circulares | Sección hueca cerrada | Máxima resistencia/peso, torsión | Diseño moderno, estructuras especiales |
Propiedades técnicas clave de vigas de acero
| 🔬 Propiedad | 📐 Definición | 🎯 Importancia | 📊 Valor típico |
|---|---|---|---|
| Momento de inercia (I) | Resistencia a flexión alrededor eje | Mayor I = menor deflexión | Variable (100-50,000 cm⁴) |
| Módulo resistente (W) | Capacidad soportar momento flexor | Directo proporcional capacidad carga | Variable según perfil |
| Módulo plástico (Z) | Momento máximo antes plastificación | Diseño con reserva seguridad | Z > W típicamente |
| Radio de giro (r) | Medida pandeo lateral potencial | Menor r = riesgo pandeo mayor | 1-15 cm según perfil |
| Área sección (A) | Superficie transversal total | Resistencia compresión directa | 5-300 cm² según perfil |
| Peso por metro (q) | Masa lineal del perfil | Cálculo cargas propias estructura | 5-250 kg/m según perfil |
| Esfuerzo de fluencia (fy) | Límite resistencia acero | Define capacidad portante máxima | 250-350 MPa típico |
| Módulo elasticidad (E) | Rigidez del material acero | Determina deformaciones | 200,000 MPa (constante) |

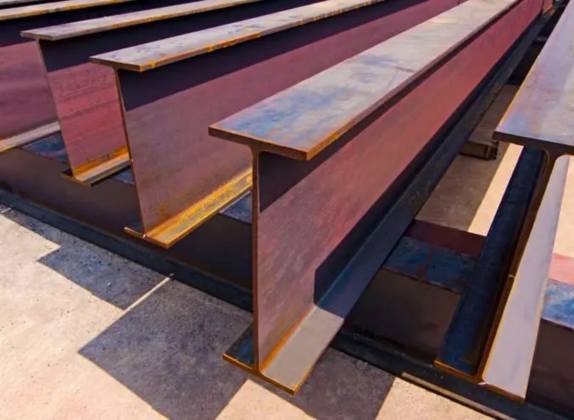

Proceso de diseño de vigas de acero: 8 pasos
1️⃣ Predimensionamiento: Estimación inicial sección basada en luces y cargas. Regla práctica: h ≈ L/20-25 (altura aproximada luz dividido 20-25).
2️⃣ Determinación cargas: Metrado cargas permanentes (peso losa, acabados) + cargas variables (ocupación, equipos) + ambientales (viento, nieve, sismo).
3️⃣ Cálculo cargas últimas: Aplicar factores amplificación normativa (ej: 1.2D + 1.6L) obteniendo cargas de diseño mayoradas.
4️⃣ Análisis estructural: Calcular momentos flectores máximos (Mu) y fuerzas cortantes (Vu) en secciones críticas.
5️⃣ Selección perfil: Elegir perfil que cumpla: módulo resistente W ≥ Mu / φFy (donde φ factor reducción 0.9).
6️⃣ Verificación pandeo lateral: Si esbeltez Lb/ry > límite, aplicar reducción capacidad por pandeo lateral.
7️⃣ Verificación cortante: Verificar capacidad cortante perfil ≥ Vu requerido. Usualmente no crítico.
8️⃣ Detalles conexiones: Diseñar soldaduras/pernos, placas traslapales, transiciones entre perfiles.
Conexiones críticas en estructuras acero
| 🔴 Tipo conexión | 📋 Descripción | 🛠️ Método unión | 💡 Características |
|---|---|---|---|
| Viga-Columna rígida | Transmite momento flector completo | Soldadura completa perímetro | Empotramiento; sin rotación relativa |
| Viga-Columna articulada | Permite rotación; solo cortante | Soldadura parcial + pernos | Articulación; rotación libre |
| Viga-Viga principal-secundaria | Conexión entre vigas diferentes alturas | Soldadura + planchuelas | Transferencia cortante mínimo momento |
| Viga-Viga mismo nivel | Vigas paralelas conectadas | Pernos/soldadura alas | Distribución carga bilateral |
| Base columna-cimiento | Anclaje fundamental | Pernos anclaje en hormigón | Máxima resistencia compresión |
| Conexiones especiales (nodos) | Uniones complejas múltiples elementos | Placas nodales soldadas | Convergencia 4-6 elementos |
Principio crítico: Conexión es tan fuerte como su elemento más débil. Falla conexión = colapso estructura, independiente resistencia perfiles.
Ventajas principales de vigas acero
- ✅ Rapidez construcción: Prefabricación taller + montaje 70% más rápido vs. hormigón.
- ✅ Ligereza: 10x menor peso hormigón equivalente = cimentaciones 50-70% más pequeñas.
- ✅ Precisión dimensional: Tolerancias milímetros fabricación; encajes perfectos.
- ✅ Flexibilidad diseño: Luces grandes sin intermedios, formas complejas posibles.
- ✅ Ductilidad sísmica: Deformación antes colapso; excelente comportamiento terremotos.
- ✅ Sostenibilidad: 100% reciclable indefinidamente; acero reciclado reduce CO₂ 60-70%.
- ✅ Durabilidad: 80-100+ años sin degradación estructural significativa (con protección corrosión).
- ✅ Adaptabilidad: Fácil ampliar, modificar, reforzar estructuras existentes.
Desventajas y limitaciones
- ⚠️ Corrosión: Óxido reduce sección; requiere protección pintura/galvanizado continua.
- ⚠️ Costo inicial: Material 20-40% más caro que hormigón.
- ⚠️ Protección fuego: Acero pierde 50% resistencia >300°C; requiere recubrimiento ignífugo costoso.
- ⚠️ Mano obra especializada: Soldadores certificados, montajistas entrenados, inspectores técnicos.
- ⚠️ Complejidad conexiones: Soldadura/pernado requiere precisión; falla conexión es crítica.
- ⚠️ Conducción térmica: Puentes térmicos sin aislamiento; condensación posible.
- ⚠️ Ruido transmisión: Acero vibra; requiere amortiguación acústica adicional.
Preguntas frecuentes
¿Cómo elijo entre IPE vs. HEB para mi proyecto? IPE si presupuesto limitado, estructura normal. HEB si cargas muy altas o rigidez crítica. Ingeniero hará selección exacta basada cálculos.
¿Vigas acero requieren mantenimiento? Sí. Inspección anual pintadura; retoques corrosión cada 5-10 años. Sin mantenimiento = degradación progresiva 20-30 años.
¿Puedo conectar vigas acero a hormigón? Sí. Requiere anclajes especiales embebidos hormigón fresco. Soldadura solo acero; pernos pasan a hormigón.
¿Costo vigas acero vs. hormigón? Inicial: acero 20-40% más caro. Largo plazo: amortiza por rapidez, durabilidad, flexibilidad futura. ROI típicamente 5-10 años.
¿Deflexión viga acero es problema? Sí si > L/240-360 (según norma). Calcula deflexión en diseño; selecciona sección que cumpla límites. No solo resistencia, también rigidez.
Tendencias 2025 en construcción acero
Optimización IA: Algoritmos diseñan perfiles mínimo material máxima resistencia.
Conexiones híbridas: Soldadura + pernos + adhesivos estructurales combinados.
Acero de alta resistencia: Fy = 450-600 MPa reduce secciones 30-40%.
Recubrimientos innovadores: Pintura nanotecnología auto-reparable, galvanizado avanzado.
Prefabricación integrada: Módulos armados taller; obra es solo montaje.
Sostenibilidad: Acero reciclado 100%; cálculo huella carbono obligatorio.
