Cimiento en construcción: tipos, profundidad, diseño y guía práctica
Los cimientos son el elemento más crítico de cualquier construcción. Literalmente, sostienen todo el peso de la estructura sobre sus "hombros". Un cimiento inadecuado o mal diseñado puede comprometer la integridad estructural durante décadas, causando grietas progresivas, hundimientos diferenciales, e incluso colapso total. A diferencia de elementos visibles como fachadas o pisos, los cimientos nunca reciben mantenimiento una vez enterrados, lo que hace imperativo diseñarlos y construirlos correctamente la primera vez. Para 2025, la ingeniería geotécnica ha sofisticado significativamente el análisis de cimientos, integrando modelos numéricos avanzados, monitoreo de asentamientos en tiempo real, y criterios de cambio climático. Esta guía completa te explica tipos de cimientos, factores geotécnicos, profundidad requerida, y proceso constructivo paso a paso.
- ¿Qué es el cimiento en construcción?
- Clasificación general de cimientos
- Tipos de cimiento en construcción superficiales
- Tipos de cimientos profundos
- Profundidad de cimentación: factores críticos
- Proceso de construcción de cimientos en construcción: 8 pasos
- Comparativa: Cimientos superficiales vs. Cimiento en construcción profundos
- Normativas aplicables según país
- Preguntas frecuentes
- Tendencias y futuro en cimientos
¿Qué es el cimiento en construcción?
El cimiento es la estructura de transición entre la superestructura (muros, columnas, losas) y el terreno natural, diseñada para transmitir y distribuir de manera segura todas las cargas del edificio al suelo subyacente. Su función es simple en concepto pero crítica en práctica: garantizar que la presión aplicada al suelo no exceda su capacidad portante, previniendo hundimientos, deslizamientos o roturas.
El cimiento debe cumplir dos objetivos fundamentales: capacidad portante (resistir cargas sin colapso) y asentamiento controlado (movimiento mínimo uniforme, sin diferenciales que causen grietas). La diferencia entre buena y mala cimentación es frecuentemente la diferencia entre edificio que dura 100 años y edificio que falla en 20.
Clasificación general de cimientos
| 🏗️ Categoría | 📋 Descripción | 🎯 Aplicación | ⚙️ Complejidad |
|---|---|---|---|
| 🟢 Cimientos superficiales (directos) | Base a pocos metros profundidad, ancho mayor que profundidad | Casas, edificios bajos, terrenos firmes | Baja-Media |
| 🔴 Cimientos profundos | Estructura penetra estratos profundos, transmite carga a capas resistentes | Edificios altos, terrenos blandos, agua subterránea | Media-Alta |
Tipos de cimiento en construcción superficiales
Zapatas Aisladas
Estructuras individuales que soportan una columna o pilar. Ideales cuando no hay asentamientos variables esperados. La carga concentrada se distribuye en área mayor. Variantes: centradas (soportan columna al medio), medianeras (junto propiedad vecina), esquineras (esquinas edificio).
| 📊 Característica | ✅ Ventaja | ⚠️ Limitación |
|---|---|---|
| Individual por columna | Costo menor para edificios pocos pilares | Requiere suelo uniforme |
| Fácil cálculo | Análisis simple, económico | Sensible a asentamientos diferenciales |
| Rápida construcción | Ejecución paralela múltiples puntos | No apta suelo variable |
Zapatas Corridas (o Bloques)
Fundaciones continuas bajo muros de carga. Se distribuye peso uniformemente del muro sobre suelo. Sistema más económico para casas tradicionales con paredes portantes. Se construyen mediante zanjas continuas.
| 📊 Característica | ✅ Ventaja | ⚠️ Limitación |
|---|---|---|
| Continua bajo muro | Distribución uniforme carga | Requiere zanjas extensas |
| Económica vivienda unifamiliar | Presupuesto accesible | Mano obra intensiva |
| Flexible trazo | Adapta formas arquitectónicas | Sensible terreno variables |
Zapatas Combinadas
Soportan dos o más columnas cuando están muy próximas. Más eficiente que dos zapatas aisladas separadas. Forma rectangular o trapezoidal según geometría.
Ventaja: Optimiza espacio, reduce números placas hormigón. Desventaja: Cálculo más complejo, requiere ingeniería especializada.

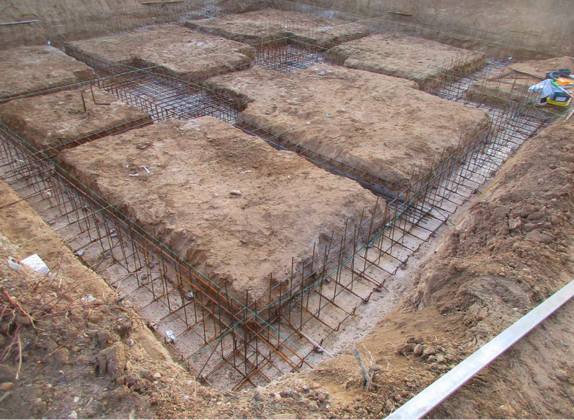

Losas de Cimentación
Plataforma continua bajo toda estructura cuando terreno tiene muy baja capacidad portante o cargas muy altas. Masa hormigón armado integrada distribuye presión uniformemente. Es un cimiento en construcción Común en edificios altos en terrenos blandos.
| 📊 Característica | ✅ Ventaja | ⚠️ Limitación |
|---|---|---|
| Cubre área completa | Distribución uniforme máxima | Costo material muy alto |
| Rigidez estructural | Resiste asentamientos diferenciales | Excavación profunda importante |
| Apta suelo blando | Solución para capacidad baja | Requiere ingeniería avanzada |
Tipos de cimientos profundos
Pilotes Aislados
Columnas esbeltas (diámetro típicamente < 60 cm) que penetran hasta capas resistentes profundas (roca, suelo compacto). Pueden ser hincados (golpe repetido) o perforados in situ. Transmiten carga por punta (apoyo final) y fricción lateral (rozamiento fuste).
| 🎯 Característica | 📐 Especificación | 💡 Ventaja |
|---|---|---|
| Diámetro típico | 30-60 cm | Perfora sin excavación masiva |
| Profundidad | 10-50+ metros | Alcanza estratos profundos resistentes |
| Material común | Hormigón armado | Durabilidad indefinida |
| Capacidad carga | 500-2000 toneladas cada uno | Soporta edificios altos |
Grupos de Pilotes
Múltiples pilotes cercanos (separación < 3 diámetros) conectados por viga de tapa que actúan como sistema integrado. Distribuye carga entre todos. Más eficiente que pilotes aislados cuando se requiere gran capacidad de cimiento en construcción.
Caissons (Muelles)
Pilotes de diámetro grande (> 60 cm), excavados/drenados y rellenados hormigón. Transmiten carga principalmente por base (no fricción lateral). Usados en puentes, estructuras pesadas.
Profundidad de cimentación: factores críticos
| 🔍 Factor | 📋 Descripción | 🔧 Cálculo |
|---|---|---|
| 📐 Profundidad mínima legal/código | Varía por país: típicamente 0.8-1.5m superficial | Consultar normativa local (NEC, NSR, etc.) |
| 🌍 Estratificación geológica | Capas tierra/roca a diferentes profundidades | Estudio geotécnico obligatorio |
| 💧 Nivel freático (agua subterránea) | Profundidad donde aparece agua | Afecta excavación, require drenaje |
| 🪨 Capacidad portante terreno | Resistencia suelo a cargas por presión | Ensayos laboratorio: SPT, CBR, triaxial |
| 📊 Asentamiento permitido | Norma limita asentamiento típicamente 2-5 cm | Cálculo acoplado con capacidad |
| 🌊 Erosión/Erosionabilidad | Algunos suelos se erosionan (lateritas, limos) | Profundidad bajo nivel erosión potencial |
| 🌡️ Cambios climáticos/Sequía | Nivel freático puede fluctuar estacionalmente | Diseño considera máximo/mínimo |
Proceso de construcción de cimientos en construcción: 8 pasos
1️⃣ Estudio de suelos: Perforaciones geotécnicas (calicatas, sondajes) hasta profundidad requerida. Extracción muestras, ensayos resistencia (SPT), determinación capacidad portante y asentamiento permitido.
2️⃣ Trazado y replanteo: Marcar ejes cimiento sobre terreno exactamente conforme planos, utilizando teodolito/GPS. Precisión de milímetros crítica.
3️⃣ Excavación: Zanjas según profundidad y ancho diseño. Remover tierra hasta llegar a "estrato de desplante" firme especificado en estudio geotécnico. Evitar alterar terreno bajo cimiento.
4️⃣ Preparación base: Compactar fondo zanjas. A menudo colocar "capa de asiento" material grava/arena compactada 10-15 cm para regularidad. Impermeabilizar si necesario.

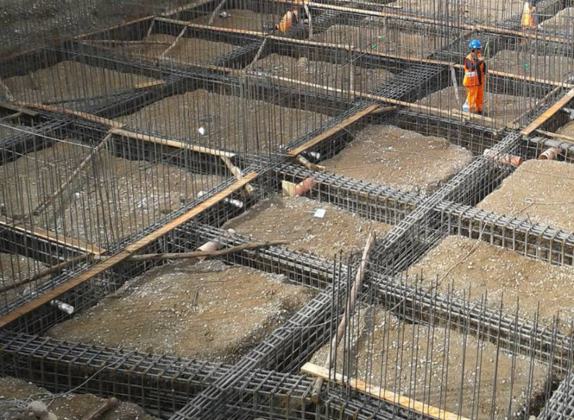

5️⃣ Armado estructural: Hierro/acero conforme planos. Para zapatas, malla emparrillado que luego se conecta a columnas. Para pilotes, jaula acero dentro tubo perforación.
6️⃣ Encofrado: Formas madera/metálicas que definen límite hormigón. Asegurar contra desplazamientos durante vaciado.
7️⃣ Vaciado y curado: Hormigón conforme especificación (típicamente f'c = 210-280 MPa). Vibrado elimina burbujas aire. Curado 7-28 días antes cargar estructura.
8️⃣ Relleno y terminación: Relleno lateral zanjas con tierra compactada en capas. Impermeabilización cuidadosa perimetral si necesario (drenajes).
Comparativa: Cimientos superficiales vs. Cimiento en construcción profundos
| Factor | 🟢 Superficiales | 🔴 Profundos | 🏆 Aplicación |
|---|---|---|---|
| Profundidad típica | 0.8-2.0 m | 10-50+ m | Depende estrato firme |
| Capacidad portante | Limitada (terreno superficial) | Alta (estratos profundos) | Cargas altas = profundo |
| Costo inicial | Bajo-Medio | Alto (perforation cara) | Presupuesto limitado = superficial |
| Velocidad ejecución | Rápida (días) | Lenta (semanas) | Urgencia = superficial |
| Asentamiento | Variable (sensible terreno) | Controlado (roca) | Precisión = profundo |
| Apto terrenos blandos | No (requiere compactación) | Sí (penetra capas profundas) | Terreno blando = profundo |
| Presencia agua | Problemática (bombeo) | Menor (seco abajo) | Agua alta = profundo |
Normativas aplicables según país
| 🌍 País | 📋 Norma principal | 📐 Criterio clave |
|---|---|---|
| 🇲🇽México | NTC Cimentaciones (CDMX) y Reglamento de Construcción | Profundidad mínima 2.0-2.5m, estudios geotécnicos obligatorios según zonas I, II, III, factor de resistencia |
| 🇵🇪Perú | NTE E.050 Suelos y Cimentaciones | Profundidad mínima 0.8m, estudios geotécnicos obligatorios |
| 🇨🇱Chile | NCh 433 y NCh 3.127 | Diseño sísmico riguroso, cimientos profundos si suelo blando |
| 🇪🇨Ecuador | NEC SE-GC Geotécnia | Profundidad mínima 1.0m, análisis asentamiento |
| 🇦🇷Argentina | IRAM y códigos municipales | Varía por municipio, típicamente 1.2-1.5m |
| 🇪🇸España | Eurocódigo 7 + Código Técnico | Profundidad mínima 0.8m bajo nivel erosión |
Preguntas frecuentes
¿Qué profundidad mínima requiere cimiento? Varía: típicamente 0.8-1.5 m en terrenos normales. En climas fríos (riesgo congelamiento), hasta 1.5-2.0 m. Estudio geotécnico determina exacto.
¿Cuándo usar pilotes vs. zapatas? Pilotes si: terreno blando, agua subterránea alta, edificio muy alto/pesado. Zapatas si: terreno firme, construcción ligera, presupuesto limitado.
¿Costo típico cimentación? Superficial: 10-15% costo total. Profunda: 20-30% (pilotes muy costosos).
¿Asentamiento diferencial causa grietas? Sí, es causa #1 grietas no estructurales. Cimientos mal diseñados generan asentamientos desiguales.
¿Nivel agua afecta diseño? Sí crítico. Agua subterránea reduce capacidad portante, complica excavación, requiere drenaje. Si nivel fluctúa, diseñar para máximo.
Tendencias y futuro en cimientos
Modelación numérica avanzada: Elementos finitos 3D simula comportamiento real cimientos complejos.
Monitoreo inteligente: Sensores IoT miden asentamientos en tiempo real, alertan si exceden tolerancia.
Sostenibilidad: Reciclaje escombros para capas cimiento, reducción hormigón mediante técnicas innovadoras.
Cambio climático: Diseño considera variabilidad extrema (sequías, inundaciones) en nivel freático.
Automatización: Perforación automática, hormigonado robótico acelera construcción.
